Tout simplement bien pensé. Tout simplement variable.

Voici comment réaliser l’installation en toute simplicité

  • Pour le montage par vissage sur la dalle d‘assise, n‘utiliser que le montant de 2,20 m de longueur. . Ne pas dépasser la hauteur totale de 2 m (de la surface supérieure du sol à la surface supérieure du poteau). Attention : Des hauteurs supérieures ne sont plus conformes aux exigences en termes de statique.
  • Les trous doivent être de préférence pré-percés avec un diamètre inférieur de 0,5 mm à celui de la vis. Noyer les têtes des vis des éléments de raccordement des traverses pour permettre un bon appui sur toute la surface. Respecter une distance d‘au moins 10 mm entre les bords et les trous percés.
  • Respecter une distance de 12 mm lors du montage des montants et des traverses afin que la construction puisse se dilater dans contrainte.
  • Lors du montage final, un enclenchement complet des éléments de raccordement des traverses assure une parfaite stabilité.
  • Lors de la pose, tenir compte des tolérances d’imprécision de la longueur, largeur et épaisseur liées au montage et à la fabrication et vérifier les dimensions une dernière fois directement sur le chantier.

Montage Blickfang

Le montage facile pour tous les types de clôtures

Cette notice de montage torroTIMBER® est la base pour toutes les variantes de montage des clôtures. Pour que notre garantie reste valable, nous vous prions d’utiliser uniquement des pièces d’origine torroTIMBER® et de respecter nos conseils d’installation.

Les clôtures torroTIMBER® peuvent être modifiées et adaptées à vos propres souhaits grâce au configurateur en ligne. Pour que le montage soit rapide, si vous le souhaitez, nous nous chargerons de préparer tous les composants. Le long pré-perçage des trous et l’ajustement des composants en cas de pentes ne seront alors plus nécessaires et vous pourrez tout de suite vous lancer dans le montage !

Configurez votre clôture individualisée tout simplement sous :

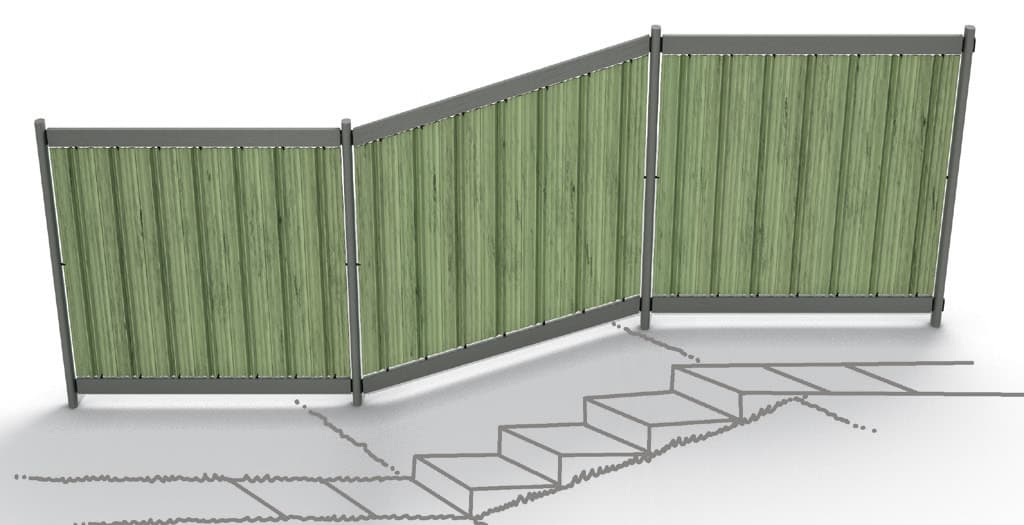

Montage épousant la forme du terrain

Le terrain est en pente ? Aucun problème pour le brise vue torroTIMBER® ou pour la clôture à traverses torroTIMBER®. Les dimensions standard du système torroTIMBER® permettent l’installation sur des pentes allant jusqu’à 3 %. Pour les pentes allant jusqu’à 10 %, utilisez les longueurs spéciales ou le kit de panneaux de clôture avec traverses en acier inoxydable. En cas de pentes majeures, les composants peuvent être adaptés en réalisant des coupes diagonales sur les traverses et sur les panneaux.

Réalisation d’angles

La forme ovale des poteaux torroTIMBER® et les éléments innovateurs de raccordement de traverses permettent d’installer la clôture à traverses et le brise-vue en réalisant des angles quelconques.

Possibilités d’ancrage

Les poteaux torroTIMBER® ont une longue durée de vie - même s’ils sont posés dans la terre. Nous vous les garantissons 25 ans
contre la décomposition dans le sol ! Vous avez le choix de poser les poteaux dans du béton coulé ou sur des plaques de support.

Pose du poteau facile dans du béton coulé

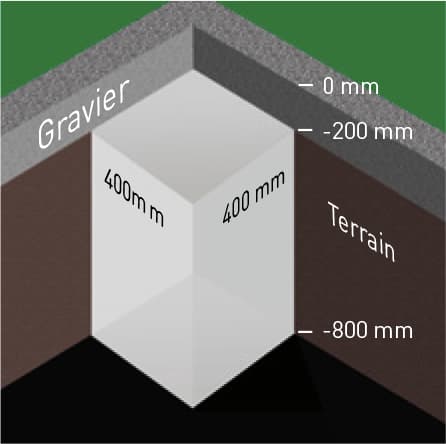

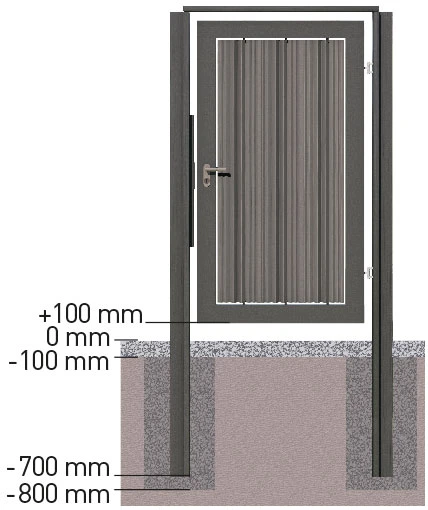

Creuser tous les trous des fondations où viendront se loger les poteaux (400 x 400 x 800 mm).

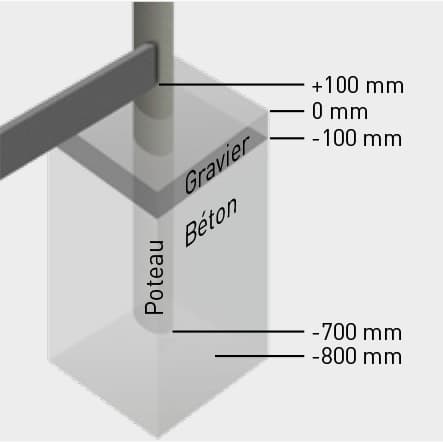

Remplir les premiers 100 mm du trou de fondation avec du béton coulé. Placer le cadre à une profondeur de -700 mm dans le trou de fondation. Caler le bord inférieur du poteau avec exactitude à l’aide d’une petite brique de construction. Remplir le trou de fondation jusqu’à -100 mm avec du béton coulé. Tous les poteaux doivent être parfaitement verticaux.

Installer les poteaux simplement sur la plaque de support

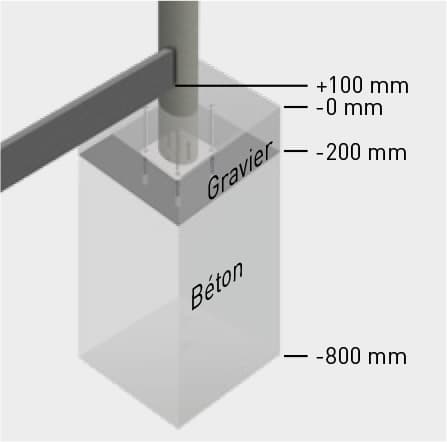

Des fondations appropriées à part sont nécessaires. Pour ce faire, creuser
tous les trous des fondations (400 x 400 x 800 mm) et les remplir de béton coulé de -800 mm à -200 mm. Laisser durcir entièrement. En alternative, il faudra réaliser un système d’encrage approprié.

Pré-percer les trous destinés à la fixation sur la plaque de support dans le poteau (75 x 850 mm). Fixer la plaque de support au poteau ovale avec des vis (3 vis de fixation M8 x 80 mm). Fixer la plaque de support avec le poteau sur la fondation en utilisant un système d’encrage approprié. Tous les poteaux doivent être parfaitement verticaux.

Le déroulement de la pose de la clôture brise-vue Blickfang

La construction du cadre

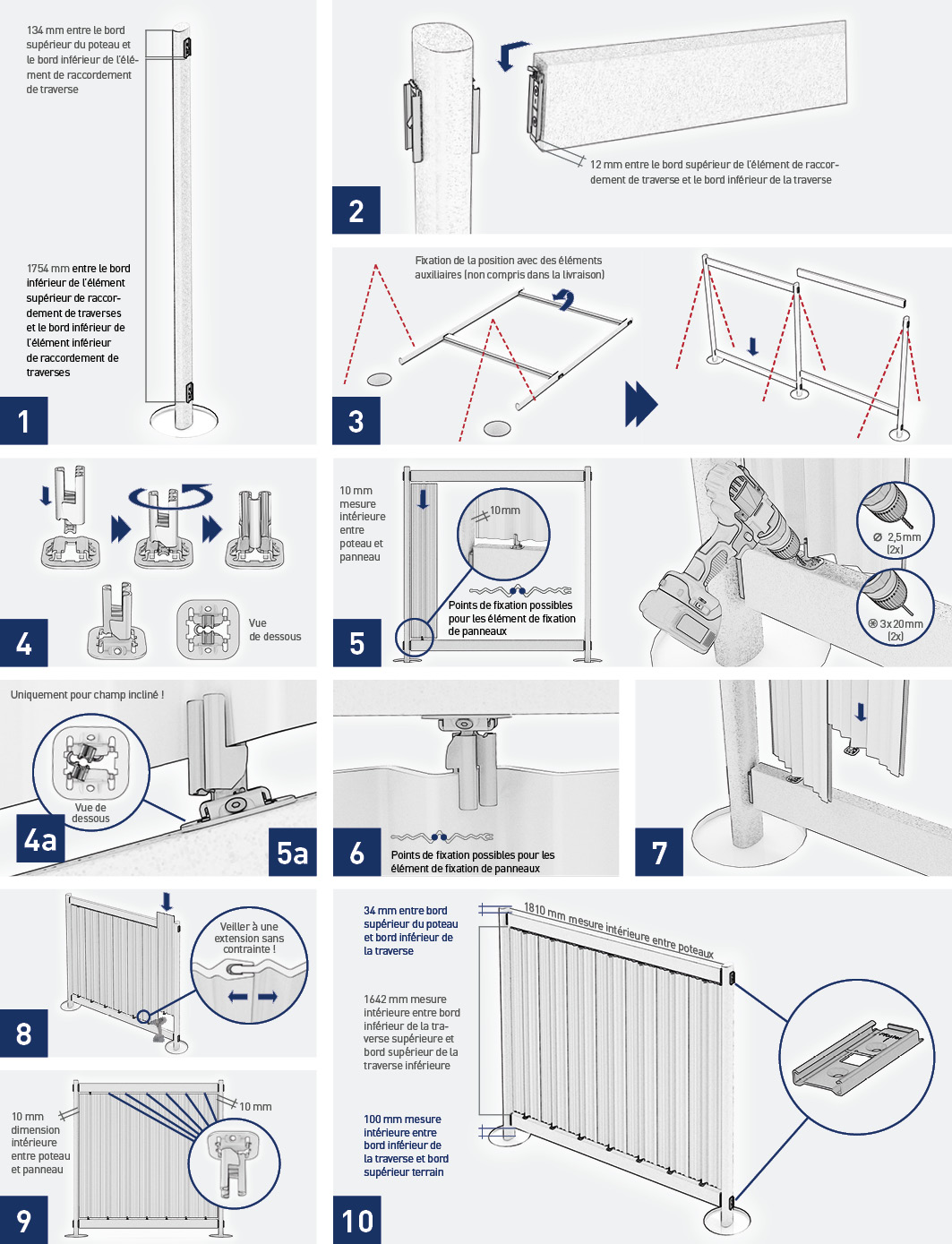

1. Fixer l’élément de raccordement

Fixer l’élément de raccordement « poteau » en le vissant au poteau. Centrer l’élément de raccordement « traverse » sur les faces avant des traverses et le fixer avec les vis. Pré-percer d’abord les trous à une profondeur de 35 mm avec une mèche de 5,5 mm et préparer le noyage pour les têtes des vis. (Élément de raccordement de traverses déjà pré-assemblé.)

2. Place la traverse

Enclencher la traverse inférieure de manière définitive dans le poteau. Mettre en place la traverse supérieure, mais ne pas l’enclencher encore de manière définitive !

3. Dresser le cadre

Dresser le cadre pré-assemblé et le fixer en position perpendiculaire sur la fondation (dans du béton coulé/ vissage). Voir différentes possibilités d’encrage. Préparer tous les autres cadres. Pour ce faire, fixer l’élément de raccordement « poteau » au poteau suivant avec les vis. Centrer l’élément de raccordement « traverse » sur les faces avant des traverses et tracer les trous à percer. Pré-percer les trous à une profondeur de 35 mm avec une mèche de 5,5 mm, préparer le noyage pour les têtes des vis et procéder à la fixation avec les vis. Fixer le poteau en position verticale au niveau de la fondation, enclencher la traverse inférieure de manière définitive et mettre en place la traverse supérieure.

Le montage facile des panneaux avec traverses GCC

4. Fixation du panneau

Enlever la traverse supérieure de la clôture. Pour l’élément de fixation latéral du panneau, pré-percer un trou de 30 mm de profondeur (mèche de 6,5 mm) au centre du poteau et préparer le noyage d’une profondeur de 3 mm pour la vis (mèche de 20 mm). Fixer l’élément de fixation du panneau (voir descriptif correspondant).

5. Insérer le panneau

Glisser le premier panneau dans l’élément de fixation latéral et déterminer, marquer et pré-percer le trou inférieur dans la traverse pour l’élément de fixation inférieur. Emboîter l’élément de fixation de panneau inférieur au centre de l’ondulation la plus haute ou bien sur la droite du panneau. Insérer le panneau avec l’élément de fixation (voir descriptif correspondant).

6. Déterminer le prochain trou

Déterminer le prochain trou à percer et le pré-percer à une profondeur de 25 mm (mèche de 6,5 mm).

7. Poser les autres panneaux

Poser les autres panneaux et les relier en les insérant à chaque fois dans le panneau précédent, puis les fixer en bas avec des éléments de fixation de panneaux.

8. Insérer dernier panneau

Insérer les autres panneaux. Le dernier panneau devra ensuite de plus aussi être fixé latéralement moyennant l’élément de fixation (cf. point 4).

9. Place la traverse supérieure

Mettre en place les éléments de fixation sur le bord supérieur
du panneau et mettre en place la traverse supérieure sans
l’enclencher de manière définitive. Tracer avec exactitude les
emplacements des trous pour les éléments de fixation de panneaux supérieurs et pré-percer à une profondeur de 25 mm (mèche de 6,5 mm).

10. Manière définitive

Mettre en place la traverse supérieure et l’enclencher de manière définitive.

11. Prochain panel de clôture

Assembler et installer le panneau de clôture suivant en suivant le même procédé.

Le montage alternatif avec des traverses en acier inoxydable

7a. Baguette d’insertion

Insérer la baguette d’insertion dans la traverse inférieure en acier inoxydable (en cas d’installation horizontale) pour régler la hauteur des panneaux. Ces derniers peuvent alors être mis en place.

10a. Manière définitive la traverse en acier inoxydable

Raccorder les panneaux en les glissant à chaque fois dans le panneau précédent. (Attention : En cas d’utilisation de traverses en acier inoxydable, les panneaux utilisés ont une longueur spéciale de 180,5 cm). Mettre en place la traverse en acier inoxydable supérieure et l’enclencher de manière définitive. Fixer le premier et le dernier panneau avec une tige filetée et un écrou à chapeau à la traverse inférieure et à la traverse supérieure (les trous dans la traverse sont déjà pré-percés).

11a. Prochain panel de clôture

Assembler et installer le panneau de clôture suivant en suivant le même procédé.


Pour les poses individualisées, par ex. en position inclinée, suivant la pente du terrain, utilisez le configurateur de clôtures sous :

Le déroulement du montage de la clôture à traverses

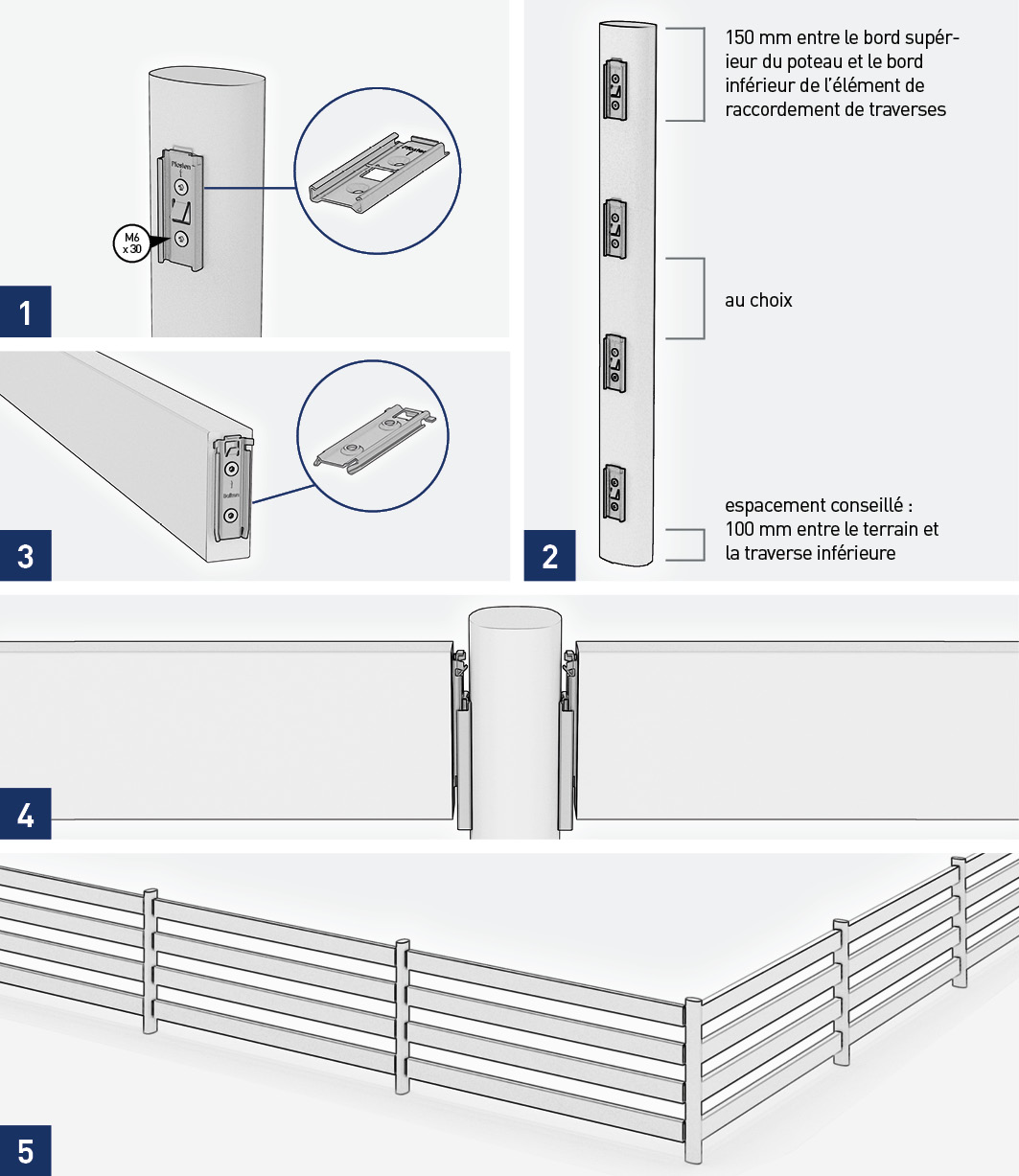

1. Fixer l’élément de raccordement

Fixer l’élément de raccordement « poteau » en le vissant au poteau. Tenir compte du marquage « HAUT ». Pré-percer d’abord les trous à une profondeur de 35 mm avec une mèche de 5,5 mm et préparer le noyage pour les têtes des vis.

2. Distribuer la partie connexion

Fixer les éléments de raccordement « poteau » en les vissant au poteau et en les distribuant à des distances égales les uns des autres. Faites attention à ce que la traverse inférieure soit au moins à 100 mm au-dessus du sol.

3. Visser la pièce de connexion

Centrer l’élément de raccordement « traverse » sur les faces avant des traverses, tracer les trous à percer, préparer le noyage des vis et les visser.

4. Mettre en place la traverse inférieure

Mettre en place la traverse inférieure et la traverse supérieure; ne pas encore enclencher la traverse supérieure de manière définitive.

5. Mettre en place le cadre

Dresser le cadre pré-assemblé et le fixer en position perpendiculaire sur la fondation (dans du béton coulé/ vissage). Voir les possibilités d’ancrage. Après durcissement du béton ou vissage, enlever la traverse supérieure et mettre en place toutes les traverses manquantes par le bas et les enclencher de manière définitive.

L’aperçu des articles pour le montage de la clôture brise-vue Blickfang

Poteau

Dimensions : 60 x 90 mm
Couleurs : Terra et Graphite
Longueurs : 220 cm, 270 cm
(pour l’installation en suivant le terrain, disponibles en version 360 cm)

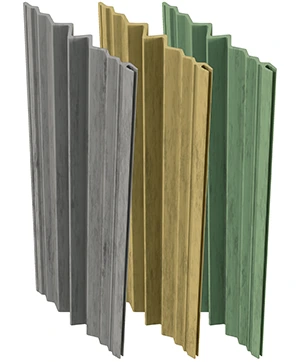

Panneau

Dimensions : 35 x 270 mm
Longueur : 160,2 cm (pour l’installation en suivant le terrain, disponibles en version 210 cm)
Épaisseur : 6 mm
Couleurs : Jade, Écru et Platine
Qté nécessaire : 7 pcs par panneau

Porte et portail


Dimensions : 102 x 185 cm
(Châssis : 112 x 270 cm)
Couleurs :
Châssis : Terra et Graphite
Panneaux : Jade, Écru et Platine
ferrures comprises, préparées pour les cylindres profilés Fabrication sur demande

Attention : Raccorder le châssis et le poteau solidement à l’aide de 5 vis M8 x 80 par côté et les recouvrir ensemble de béton coulé.

Kit de panneaux de clôture avec traverses en acier inoxydable

Permet de compenser des pentes allant jusqu’à 10 % sans devoir couper les panneaux en diagonale. Le kit pour 1 panneau de clôture contient : 2 traverses en acier inoxydable avec fixation pour poteaux 1 baguette d’insertion 7 panneaux (Jade, Écru ou Platine) avec vis et accessoires

Les poteaux doivent être achetés séparément. Peut aussi être combiné avec n’importe quel autre système de poteaux.

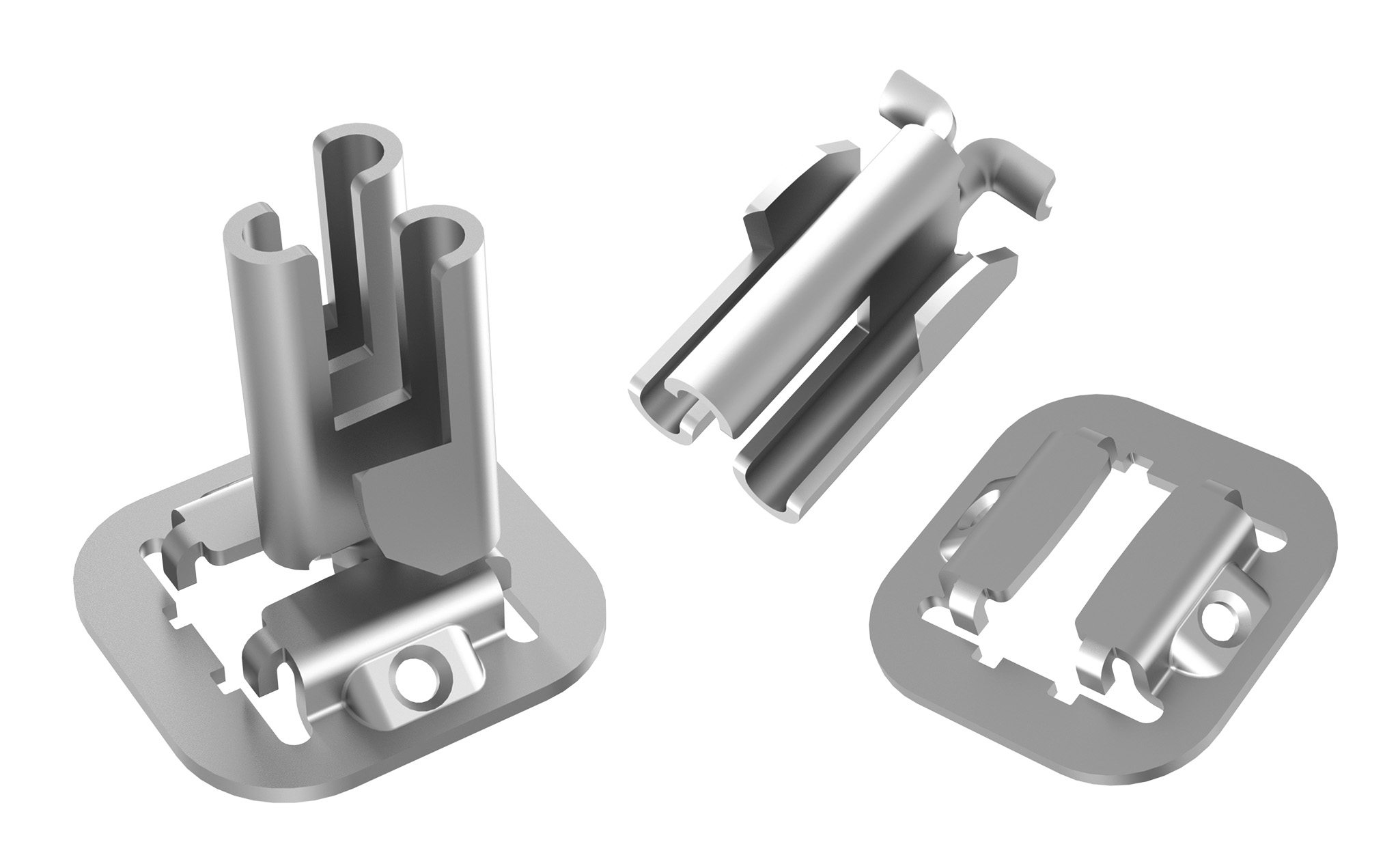

Elément de fixation de panneaux

Qté nécessaire : 16 pcs par panneau
Matériau : Acier inoxydable

Traverse

Dimensions : 40 x 112 mm
Couleurs : Terra et Graphite
Longueur : 178,6 cm
(pour l’installation en suivant le terrain, disponibles en version 360 cm)

Élément de raccordement de traverses, deux blocs Poteau / traverse


Qté nécessaire : 2 pcs par traverse
Matériau : Acier inoxydable noirci 4 vis inclues (M6 x 30 mm) par élément de raccordement

Plaque de support – poteau

Dimensions : 120 x 120 mm
Qté nécessaire : 1 pcs par poteau
poteau Matériau : Traverse en acier inoxydable
Acier zingué Epaisseur : 8 mm
3 vis comprises (M8 x 80 mm) par plaque
